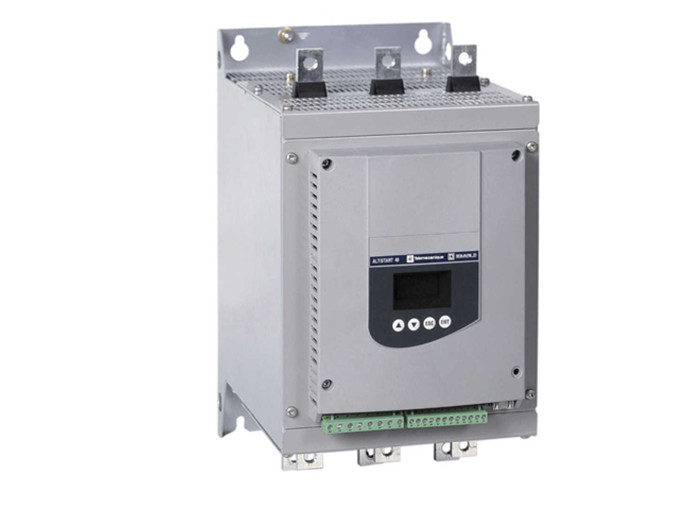

索維電氣根據Altistart48施耐德軟啟動器說明書整理了下ATS48軟起動器常見故障，希望能幫到大家。 1.在哪里可以找到Altistart 48軟啟動上的序列號？ 序列號印在條形碼的銘牌上。銘牌位于..
029-81616045 立即咨詢發布時間：2022-12-09 熱度：
序列號印在條形碼的銘牌上。銘牌位于ATS48的右側。
確保將R1分配為R1F。R1F是R1繼電器的默認設置。如果已將其更改為R1I，則繼電器將不會更改狀態，直到向軟啟動發出運行命令為止。R1繼電器的編程可在菜單I / O中找到。檢查并確保在PRO菜單下未打開自動重新啟動功能。ATS應該設置為no。如果設備發生故障，將不允許故障繼電器更改蟻丘狀態，設備已進入自動重啟階段?；謴统鰪S設置。轉到DRC并找到FCS參數。將其設置為yes并按住enter 3秒鐘。
不運行時，ATS48單元的SCR輸出上確實有泄漏電壓。如果連接了電動機，則該最小功率會散發在電動機繞組中，而不會引起注意。如果電動機未電連接至T1T2T3，則該泄漏電壓具有達到線路電勢的能力。
是的，軟啟動器可以同時使用50/60 Hz的線路電源
關閉軟啟動器的電源，以使您沒有任何電源或控制電壓。請遵循正確的鎖定/掛牌程序。這是控制端子插入的單元的正面，并且是小鍵盤的連接位置。有4個螺釘將控制板固定到軟啟動的電源部分，必須將其卸下?？刂瓢灞趁嬗卸鄠€連接必須斷開。確保正確標記了它們，以便可以將它們重新連接到正確的插座。請勿自行拉動電線，否則可能會斷開插頭的連接。使用數字儀表（Fluke或等效儀表）測量L1至T1，L2至T2和L3至T3之間的電阻。雙向檢查阻力。將T1上的紅色探針和L1上的黑色探針翻轉，然后將紅色探針放在L1上，并將黑色探針放在T1上。對其他兩個階段重復上述步驟。良好的讀數應為50K歐姆或更高。您應該期望在所有6次測量中看到所有三個分支的電阻讀數相似。讀數低表明SCR或短路接觸器（如果有）可能存在問題。
不，軟啟動不會很快就流行起來。但是，如果電動機已經在旋轉，則在大多數情況下啟動電動機應該沒有問題。初始啟動扭矩低，并允許電機打滑。通常，由于“軟啟動器”的加速，電動機的轉矩和速度會增加，因此電動機似乎“飛馳”。如果旋轉負載與電機方向相反并且具有較高的慣性，則在軟啟動器對其進行加速之前，電機可能會過載。這與通過全電壓啟動器啟動幾乎相同。
開放式軟起動器不能使電動機反向。軟起動器的輸出相位旋轉將與輸入相位旋轉相同。連接到電動機之前，需要在軟起動器的輸入或輸出側使相旋轉反向，以使電動機反向。沒有一些封閉的軟起動器在工廠安裝有可逆電路。有關價格和可用性信息，請咨詢當地的Schneider Electric分銷商。
在ATS48系列起動器上產生故障的一種簡單方法是在未連接電動機時向起動器提供運行命令。ATS48將顯示PHF。分配給故障功能的所有繼電器都將動作。
TS代表瞬態抑制器。它們減少了繼電器和接觸器線圈的瞬態電壓對電氣組件的損壞。
設置菜單參數
IN = FLA電動機安培數
ACC =加速
DEC =減速
ILT =電流極限400％或4倍電動機電流為默認值。
DRC菜單CLP =關閉（扭矩控制）
Ref ATS48編程手冊S1A37491
11.ATS48上的OTF是什么？
OTF是由PTC探針檢測到的電動機熱故障。
ULF是負載不足故障。故障是由軟起動器上的參數設置引起的。在PRO菜單中，參數ULL（負載下激活電動機）啟用負載下檢測。參數LUL（電機欠載閾值）設置用于欠載檢測的扭矩百分比。參數TUL（電機欠載時間）設置當電機扭矩降至LUL閾值以下時ULL故障之前的時間延遲。
PIF是相位反轉故障。在每個新的運行命令中，ATS48都會檢查電源相位旋轉。如果在L1-L2-L3上測得的相位旋轉與PrO菜單中的PHr設置不匹配，則會出現此故障。如果更改了PHr，請重啟控制電源以使新設置生效。
ATS48監視CL1 / CL2上的控制電源。如果電壓在44Vac以下跌落超過200毫秒，但返回的速度足以使內部電源通過，則ATS48將使CLF故障。驗證CL1 / CL2上電源的存在和穩定性。
ATS48的內部原因可能包括：
–控制端子未正確就位
–從控制板到電源板J4插頭的接線–電源板
有故障/發生故障
OLF是電動機熱故障。
NLP表示沒有線路電源。這表明啟動器的L1 – L2 – L3端子未接通電源。這可能是由于跳閘條件引起的，但是對于帶有電源接觸器的設備，這是正常的關閉狀態。
不可以，無法將啟動器編程為反向，但可以在參數PHE（相位旋轉方向）下監視相位方向。如果需要使用ATS48軟起動器使電動機反向，則需要在軟起動器的線路側增加一個反向接觸器。
循環控制電源。如果再次導致CFF故障，請恢復菜單drC中的出廠設置，然后重新配置啟動器。
不，ATS48沒有內置的短路接觸器，ATS22是唯一的內置短路接觸器的軟啟動器。
是的，+ 24Vdc電源是所有Altistart 48軟啟動（控制電壓）的標準功能。
InF是內部故障。嘗試從CL1，CL2端子上斷開控制電壓，以查看故障是否會復位。如果控制板無法根據存儲在電源板上EEPROM存儲芯片中的信息確定軟啟動額定功率，則會出現此故障?？赡艿脑蚴牵?br />
–電源板上或控制板上的帶狀電纜連接松動。嘗試卸下控制板，檢查插頭和插針。重新安裝控制板。
在現場觀察到一些情況，帶狀連接器由于振動而松動并導致此InF故障。必須重新安裝帶狀電纜才能解決此問題。
– 24VDC已飽和。斷開所有與+24端子的連接，然后測量電壓。
– SCR短路。檢查每個SCR的電阻。
–如果有另一個ATS48裝置，請嘗試交換控制板，以確認問題是否出在控制板或軟啟動上。
–無法識別額定功率。裝回電源板和/或控制板。
可以分配模擬輸出以反映以下內容之一：1.電動機電流，2.電動機轉矩，3.電動機熱狀態，4.功率因數，5.有功功率，模擬量輸出可在50％至500％之間縮放。有關縮放比例和參數的更詳細說明，請參見附件。
OCF是過電流故障。
故障排除步驟：
1.檢查軟啟動的編程。SEt菜單，IN –電動機FLA，ILT –電流限制（可能會增加，以在啟動時提供更多電流 。Acc –加速（取決于轉矩控制設置）。Tq0 –初始起動轉矩（可能不可見，增大以增加起動轉矩）b 。DrC菜單bSt –升壓水平（可用于避免任何啟動扭矩問題）CLP –扭矩控制（設備的旋轉CLP將根據SEt菜單中的ACC進行傾斜。
2.檢查從軟啟動到電動機a的接線。電機是否堵轉（如果可以檢查，電機可以自由轉動），4.檢查電機是否正確旋轉，5.檢查電動機和軟啟動的尺寸是否正確。6.在連接電動機的情況下，嘗試運行電動機并檢查軟啟動輸出的各相上的電流消耗。7.如果可能，使電動機跨線運行，并檢查三相中每相的電流（應在電動機的滿載安培之內，并且應在三相上保持平衡。如果電動機不是由線路電源或電流驅動，在使用在線電源運行時為高，問題出在電機上）
斷開設備的控制電源（CL1-CL2電壓），直到顯示屏熄滅。顯示器關閉電源后，請重新打開設備電源。如果故障條件已清除，則設備應復位。如果故障仍然存在，請調查故障原因。
冷卻風扇提供12Vdc。風扇的電壓容限為6-13Vdc，315mA。如果沒有12Vdc電源，則可以用9V電池之類的東西測試風扇的運行情況。這應提供足夠的動力來移動風扇。
ATS48減速斜坡時間范圍為1秒至60秒。
將配置從一個ATS48傳輸或復制到另一個ATS48的唯一方法是使用SoMove，您不能使用remove HMI復制程序。
確保沒有啟動命令。ATS48狀態顯示應為rdY或nLP。在ATS48鍵盤上，按向下箭頭按鈕至SEt菜單，然后按ENT。在參數In中，多次按向下箭頭以選擇參數ACC，然后按ENT。使用上/下箭頭按鈕選擇所需的開始時間（以秒為單位）。按ENT保存該值。
