廢酸處理控制系統

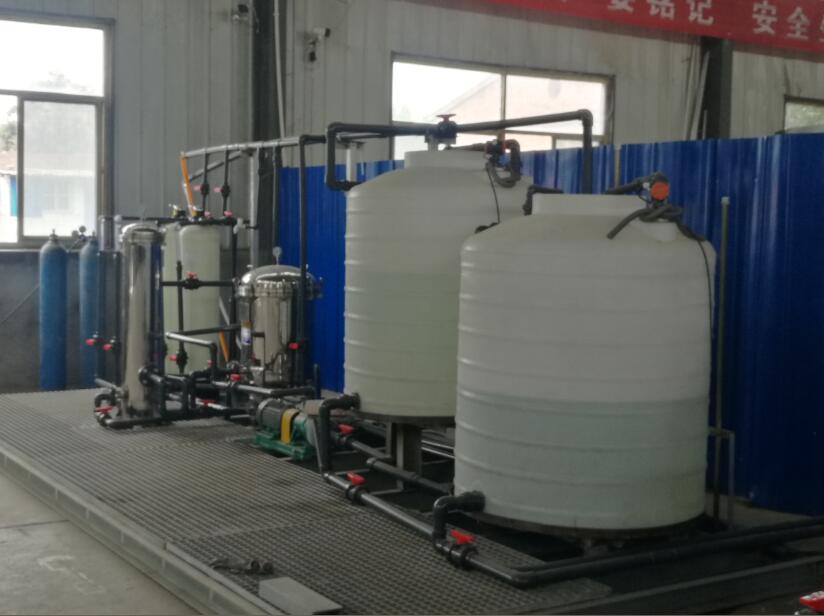

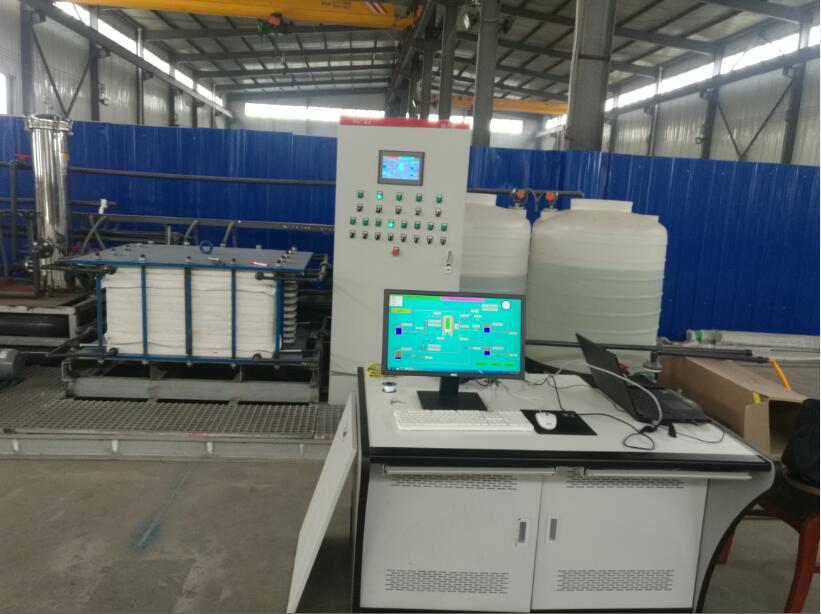

     陜西某環?？萍加邢薰緩U酸過濾處理控制系統，該系統主機柜由昆侖通態觸摸屏和西門子smart系列PLC組成，執行元器件為現場的水泵、閥門等；檢測儀表流量計、液位計等。上位系統軟件為北京三維力控?？刂葡到y分為兩部分：模塊一模塊二，分別對應兩個不同的廢酸處理工藝。

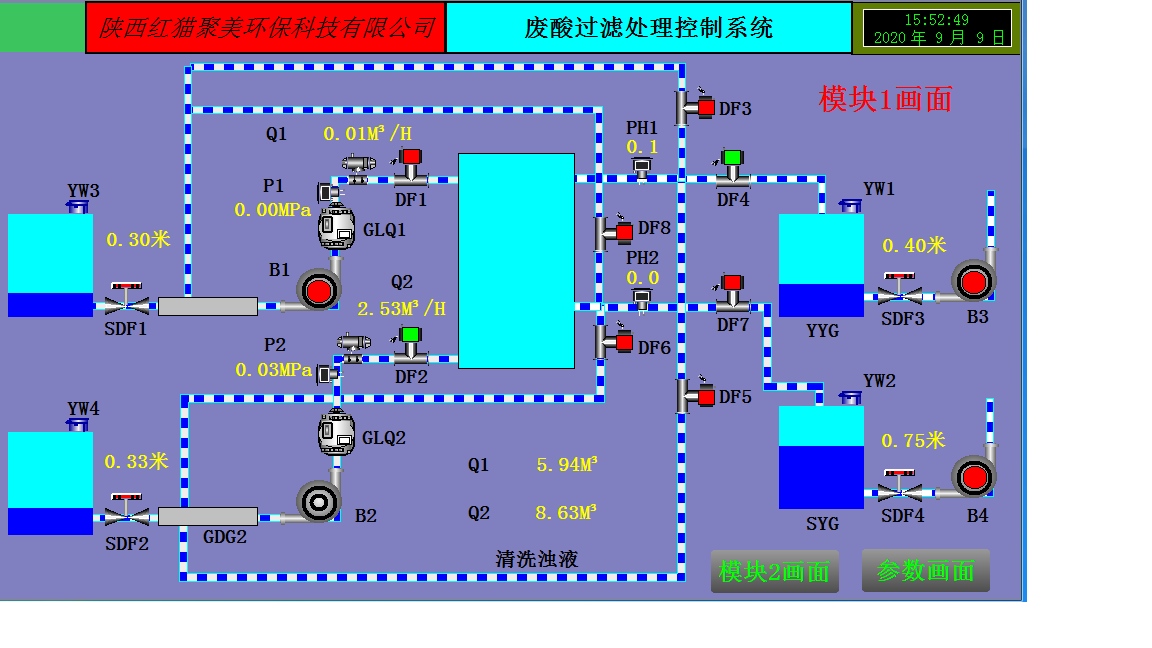

整個系統包含五個水泵，八個電動閥，三個流量計，其中水泵與電動閥可以手動自動操作，PLC通過MODBUS與三個流量計通訊，實時采集瞬時及累計流量。觸摸屏畫面可實時顯示各個水泵運行狀態及閥門開關狀態，并可實時顯示四個液位計量水箱液位。

自動運行前，需要設置運行參數，包括水箱液位設置、累計流量設置以及運行模式選擇等。
參數設置好后，點擊啟動系統自動運行，報警畫面可以顯示報警信息。
該系統目前最終客戶在云南，設備調試完成，正在做工藝性調試。我公司在配電柜內安裝有4G遠程控制模塊，可隨時在辦公室進行遠程調試。
