動車段空壓機聯控操作系統簡述
一、系統概述
本系統分為自控和監控兩部分，其中自控部分采用力控組態和西門子smart 200 可編程邏輯控制器，來實現兩臺空壓機的聯控作業，而監控部分采用?？低暩咔寮t外攝像機，全天候實時掌握設備間的狀態。從而節省了人力，提高了設備的安全性，并有效的提高了生產效率。
自控部分為手自動相結合的方式，來控制空壓機的運行，讓設備運行的更加穩定和理，使生產的氣源能夠滿足產能的需求，達到供需之間的動態平衡。
二、自控部分
a)手動操作
1、將操作箱上的鑰匙旋鈕旋至“就地”，即可在操作箱上對相應設備進行啟?？刂?。
b)自動操作
1、合上操作箱電源。

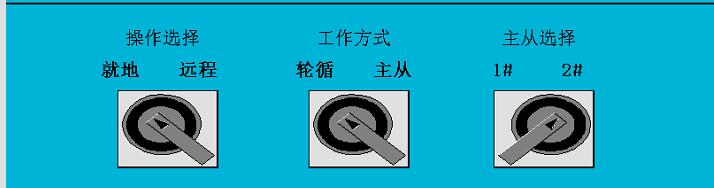

2、將操作箱上的鑰匙旋鈕旋至“遠程”，并將觸摸屏畫面上的“就地/遠程”旋鈕也旋至“遠程”。如下圖（一）
觸摸屏畫面 圖（一）

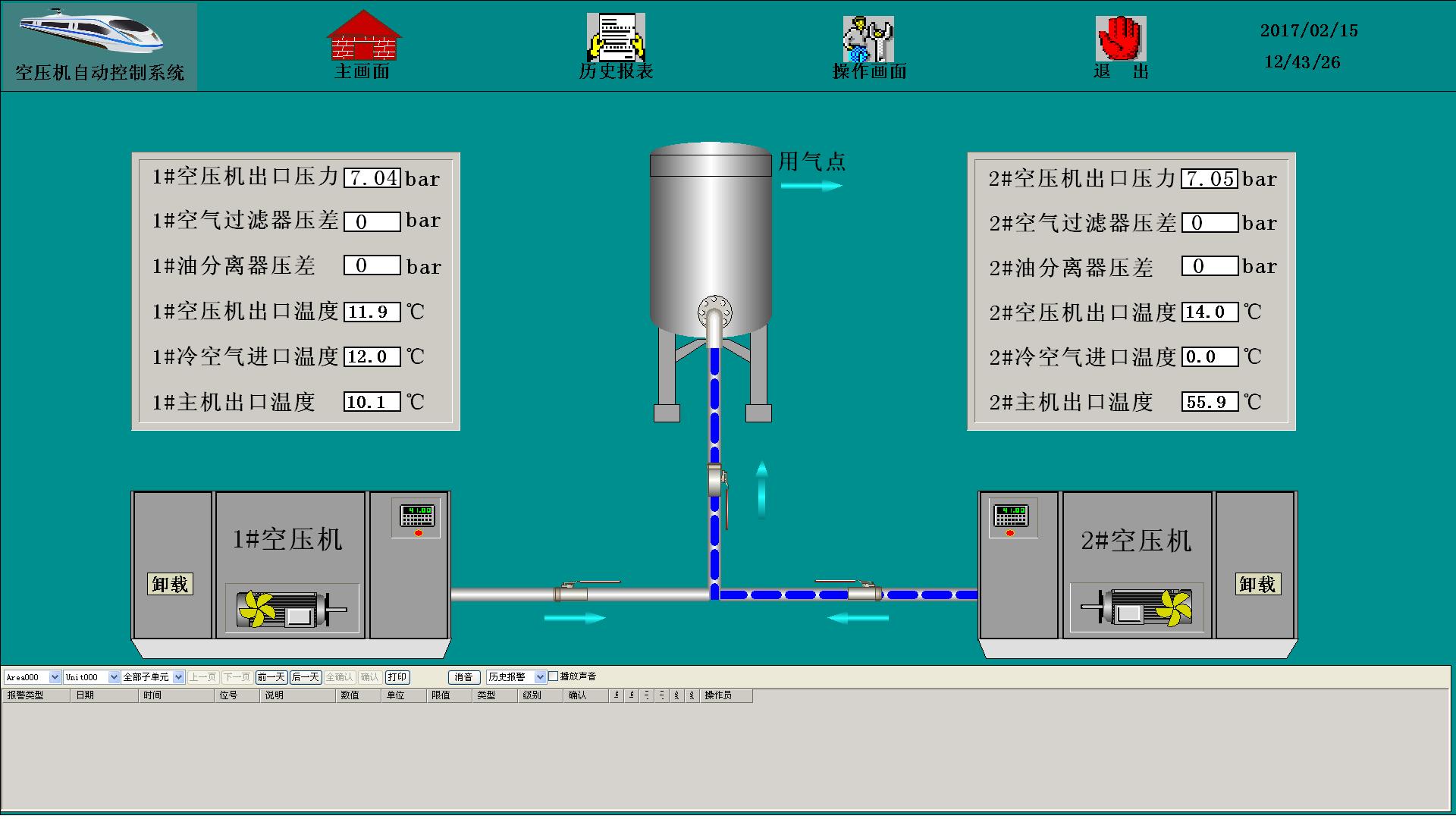

3、雙擊電腦桌面“力控Forcecontrol 6.1”軟件圖標，完成軟件啟動；打開項目工程，進入圖（二）。
主畫面 圖（二）

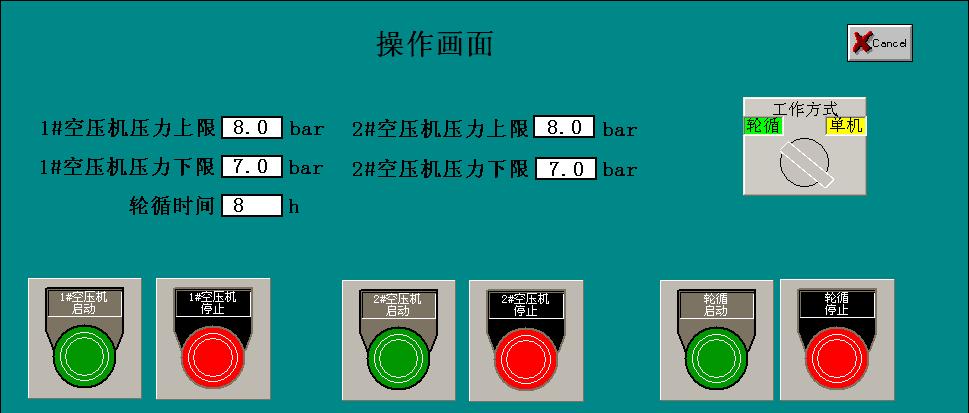

4、如圖（三）所示，進入操作畫面
1）工作方式為單機時，點擊啟動按鈕后，當實際壓力小于設定壓力下限時，設備啟動。當實際壓力大于設定壓力上限時，設備停止。點擊停止按鈕，設備停止。
2）工作方式為輪循時，點擊啟動按鈕后，設備按照設定的輪循時間進行輪循工作。點擊停止按鈕，設備停止。
操作畫面 圖（三）

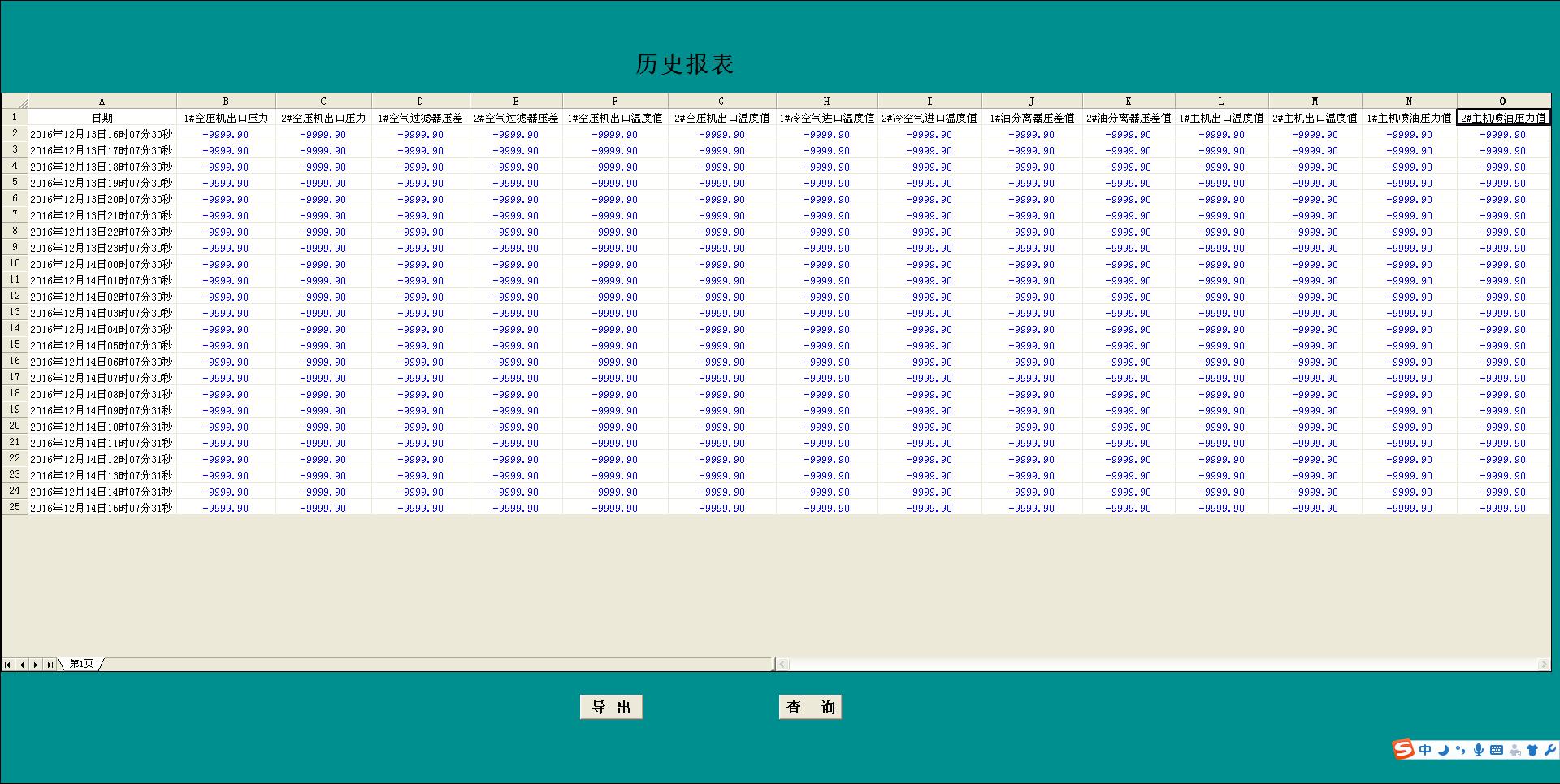

5、如圖（四）所示，進入歷史報表畫面
1）在此畫面中可以查詢歷史數據，并能將數據導出。
歷史報表 圖（三）
三、監控部分
1、啟動主機。
2、 在桌面上找到“IVMS-4200客戶端”軟件，打開即可。（賬號：admin 密碼：a1234567）
四、注意事項
1、定期檢查操作箱線路，是否正常（線頭脫落等）；觀察攝像頭供電是否正常。
2、定期檢查交換機工作是否正常。
3、嚴禁將水杯和雜物放在主機和操作臺上。
4、嚴禁將外網接入上位機和監控主機。
5、嚴禁將移動設備與主機連接，如U盤、移動硬盤、避免主機感染病毒。
